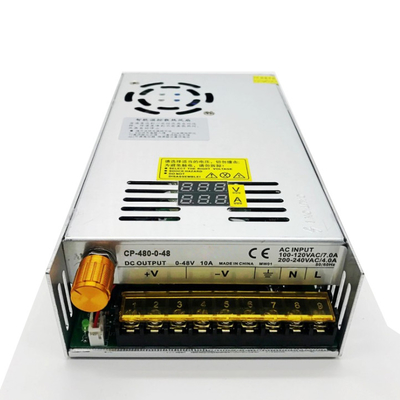

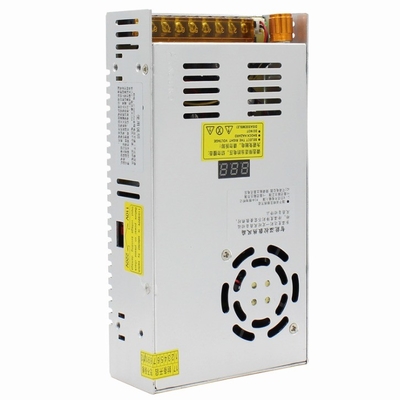

Estos 6 productos de alimentación regulable de corriente limitada son estables y confiables, y el voltaje de salida de CC es continuamente de (0-24V) (0-36V) (0-48V) (0-60V) (0-80V) (0-120V).alta precisión de ajuste, potencialómetro de múltiples vueltas de alta precisión, con función límite de corriente de sobrecarga, salida de corriente límite (0-20A) (0-15A) (0-10A) (0-8A) (0-6A) (0-4A) ajustable continuamente,Voltado y corriente de control de la señal de 0 a 5 V, potencia 0-480W
Indice de rendimiento técnico
1, el rango de tensión de salida: 0-24V ajustable continuamente, la corriente de salida máxima: 20A
Rango de voltaje de salida: 0-36V ajustable de forma continua, corriente de salida máxima: 15A
Rango de voltaje de salida: 0-48V ajustable continuamente, corriente de salida máxima: 10A
Variación de voltaje de salida: 0-60V ajustable de forma continua, corriente de salida máxima: 8A
Variación de voltaje de salida: 0-80V ajustable de forma continua, corriente de salida máxima: 6A
Rango de voltaje de salida: 0-120V ajustable continuamente, corriente de salida máxima: 4A
2, el rango de corriente de salida de limitación de corriente: (0-20A) (0-15A) (0-10A) (0-8A) (0-6A) (0-4A) ajustable continuamente
3, tensión de onda; no superior a 100 mV
4, la resistencia interna equivalente del regulador de tensión: no superior a 0,O5Ω
5, tasa de ajuste de voltaje: 100%
Con protección de limitación de corriente de cortocircuito, función de recuperación automática
(Cómo limitar la corriente) para ajustar la corriente?

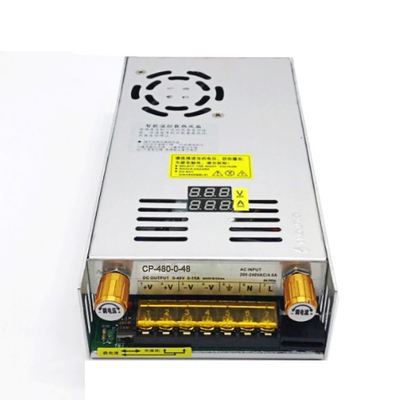

Operar en caso de falla de energía, tire del pequeño interruptor de tracción en la esquina inferior izquierda a la marcha de ajuste actual
2. Sacar (inserto de regulación de corriente dedicada) a los puertos 2 y 3 del puerto de cableado, aflojar el tornillo de puerto con un destornillador, y apretar con un destornillador (en este momento,conectar a la potencia indicada), y luego conecta El voltaje del medidor muestra 0.00V, y la corriente muestra el parámetro de corriente actual.
3En el lado derecho (el botón de ajuste de corriente) se puede ajustar al parámetro de límite de corriente deseado, y el parámetro de corriente se muestra de forma sincrónica con el medidor de pantalla digital.Se trata de un sistema de control de las emisiones de gases de escape..5A puede ajustarse en todo momento.
4. Retire el (inserto especial de ajuste de corriente) y insérvelo de nuevo en el soporte de la tarjeta de inserción original. Después de quitar la pantalla digital, el voltaje es de aproximadamente 0.90V y la corriente es de 0.00A.
5. Aplique el interruptor de tira en la esquina inferior izquierda a la derecha para abrir la posición "abierto (uso) ".
6La fuente de alimentación actual está en el valor de parámetro del límite de corriente. La fuente de alimentación se ajusta a unos pocos V (la pantalla digital muestra el voltaje de salida en tiempo real),la corriente no cambia, y la corriente alcanza el límite de corriente del 95% del parámetro límite de corriente.
7El parámetro de corriente que muestra la pantalla digital en este momento es el valor actual de la carga del dispositivo, y la corriente de carga se monitorea en tiempo real.
Cuando el dispositivo de carga está conectado, el valor de corriente puede ajustarse directamente en tiempo real.Si el botón de ajuste de corriente en el sentido de las agujas del reloj excede el valor máximo de corriente del dispositivo, el valor de la corriente digital no durará. pantalla digital sincronizada en tiempo real, mostrando sólo el valor máximo de la corriente del dispositivo.
Si no es necesario limitar la corriente, utilizar el equipo general, sin la operación anterior, tirar del interruptor de tracción en la esquina inferior izquierda a la posición "abierto (utilización) ",y girar el (gombín de ajuste de corriente) en el sentido de las agujas del reloj hacia arribaEl límite máximo de corriente en este momento es de 21A / 16A / 11A / 6.5A / 4A, entonces el parámetro de suministro de energía es la salida 0-24V21A / 0-16A / 0-48V11A / 0-36V15A / 0-80V6.5A / 0-120V4A,igual a una fuente de alimentación de conmutación de 0-24V20A / 0-36V15A / 0-48V10A / 0-80V6A / 0-120V4A
